Stromingsweerstand in pijpleiding


 Vloeistof debiet
 Buisdiameter d 10-3 m
 Buislengte L m
 Wandruwheid (RMS) 10-6 m
 Dichtheid 103 kg/m3
 Dynamische viscositeit 10-3 PaĚs

 Buis doorsnede 10-4 m2
 Gemiddelde snelheid m/s
 Reynolds getal   -
 Relatieve Ruwheid e/d   -
 Wrijvingsfactor f   -
 Drukval in meters hoogte z m
 Drukval

De drukval in buizen met cilindrische doorsnede wordt berekend met Darcy-Weisbach vergelijking:

De stroming is laminair verondersteld zolang Re<2300. Bij een laminaire stroming is de wrijvingsfactor f berekend met f=64/Re.

Voor Re>2300 is de stroming turbulent verondersteld waarbij de wrijvingsfactor f is berekend met de Colebrook interpolatie functie:

Deze curvefit vergelijking beschrijft de curves in het Moody Diagram.

In de literatuur worden twee definities voor de wrijvingsfactor gebruikt. De zogenaamde SI en Imperial gebaseerde wrijvingsfactor welke precies vier keer zo groot is als de eerste (deze calculator).

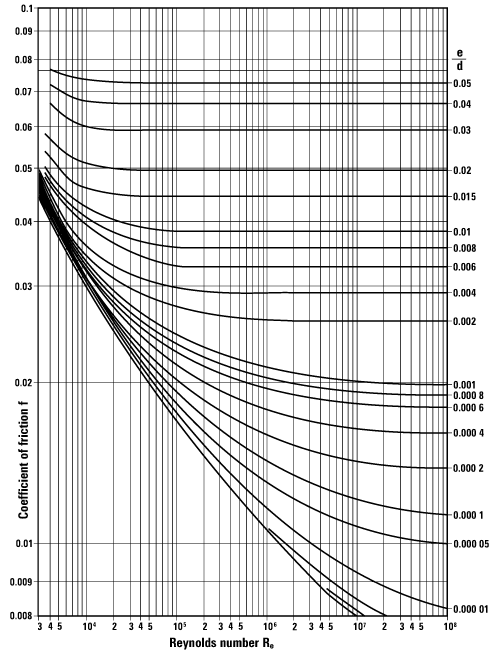

Moody diagram, Imperial based friction factor

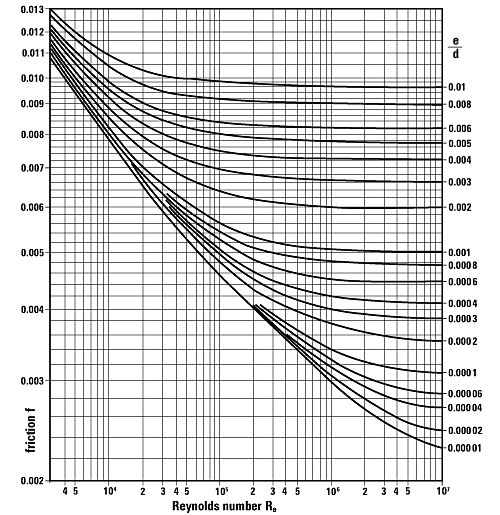

Moody Diagram, SI based friction factor
